以下是關(guān)于處理量為6.5t/h的硫酸鎂三效蒸發(fā)連續(xù)冷卻結(jié)晶系統(tǒng)的介紹：

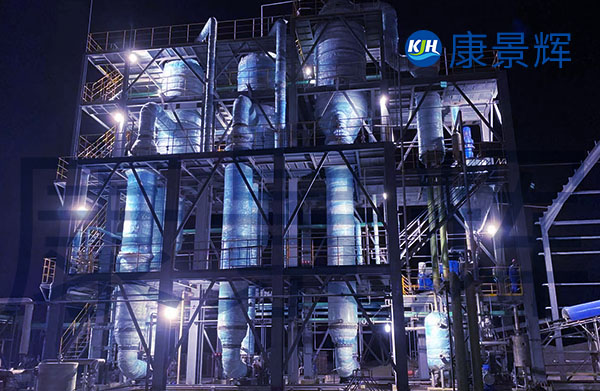

一、硫酸鎂三效蒸發(fā)連續(xù)冷卻結(jié)晶系統(tǒng)工藝流程

1.預(yù)熱階段：硫酸鎂溶液先進(jìn)入預(yù)熱系統(tǒng)，通過與冷凝水、二次蒸汽、生蒸汽等進(jìn)行換熱，溫度提升至約90℃。

2.三效蒸發(fā)階段：

一效蒸發(fā)：預(yù)熱后的溶液進(jìn)入一效加熱室，由生蒸汽加熱，蒸發(fā)后的二次蒸汽供二效使用。

二效蒸發(fā)：一效的二次蒸汽作為熱源，溶液在二效蒸發(fā)器內(nèi)進(jìn)一步蒸發(fā)濃縮。

三效蒸發(fā)：二效的二次蒸汽用于三效蒸發(fā)，溶液繼續(xù)濃縮，達(dá)到一定濃度后用出料泵打出。

3.連續(xù)冷卻結(jié)晶階段：濃縮后的溶液進(jìn)入DTB連續(xù)冷卻結(jié)晶器，通過外冷器和循環(huán)水換熱降溫，控制結(jié)晶終點(diǎn)溫度約35℃，使硫酸鎂結(jié)晶析出。

4.固液分離與干燥階段：結(jié)晶后的溶液通過臥螺離心機(jī)進(jìn)行固液分離，得到的濕晶體含水率控制在≤5%。七水硫酸鎂晶體進(jìn)入振動流化床干燥機(jī)，在75~80℃下干燥；若生產(chǎn)一水硫酸鎂或無水硫酸鎂，則分別采用閃蒸干燥機(jī)或回轉(zhuǎn)窯進(jìn)一步脫水。

5.母液回流：離心分離后的母液返回三效蒸發(fā)系統(tǒng)繼續(xù)蒸發(fā)，雜質(zhì)富集后定期排放。

二、硫酸鎂三效蒸發(fā)連續(xù)冷卻結(jié)晶系統(tǒng)設(shè)計(jì)參數(shù)

1.蒸發(fā)水量：約6.5t/h。

2.蒸汽消耗：三效蒸發(fā)系統(tǒng)蒸汽消耗量約為0.38t蒸汽/t水。

3.冷卻水量：約650m3/h。

4.結(jié)晶終點(diǎn)溫度：35℃。

5.結(jié)晶產(chǎn)品粒度：1mm左右。

三、硫酸鎂三效蒸發(fā)連續(xù)冷卻結(jié)晶系統(tǒng)選型

1.蒸發(fā)器：采用三效強(qiáng)制循環(huán)蒸發(fā)器，單效換熱面積260m2，循環(huán)泵流量500m3/h。

2.結(jié)晶器：選用DTB連續(xù)冷卻結(jié)晶器，有效容積18m3，攪拌功率15kW。

3.離心機(jī)：臥式螺旋離心機(jī)，轉(zhuǎn)鼓直徑Φ800mm，功率11kW。

4.干燥機(jī)：振動流化床干燥面積30m2。

四、硫酸鎂三效蒸發(fā)連續(xù)冷卻結(jié)晶系統(tǒng)特點(diǎn)

1.節(jié)能快速：通過三效蒸發(fā)，充分利用二次蒸汽的熱能，降低蒸汽消耗。

2.連續(xù)生產(chǎn)：采用連續(xù)冷卻結(jié)晶工藝，實(shí)現(xiàn)硫酸鎂的連續(xù)結(jié)晶，提高生產(chǎn)效率。

3.結(jié)晶質(zhì)量高：DTB結(jié)晶器可生產(chǎn)較大顆粒的晶體，產(chǎn)品粒度均勻。

4.自動化程度高：配備PLC自動控制系統(tǒng)，可實(shí)現(xiàn)自動報(bào)警、停機(jī)、保護(hù)等功能。

五、硫酸鎂三效蒸發(fā)連續(xù)冷卻結(jié)晶系統(tǒng)注意事項(xiàng)

1.硫酸鎂溶液在高溫下溶解度較高，需嚴(yán)格控制蒸發(fā)溫度和結(jié)晶溫度，避免過飽和度過高導(dǎo)致大量細(xì)晶核生成。

2.定期對蒸發(fā)器和結(jié)晶器進(jìn)行清洗，防止結(jié)垢影響傳熱效果。
