針對9t/h硝酸鈉蒸發濃縮系統的設計與選型，結合當前主流工藝路線和技術參數，推薦采用：“MVR+強制循環蒸發+OSLO結晶系統”的工藝路線。

一、硝酸鈉蒸發濃縮系統工藝參數

1.處理量：9t/h（按進料量設計）

2.進料濃度：5%-15%（典型值）

3.出料濃度：≈49%-50%（接近飽和）

4.蒸發水量：≈7.5-8.5t/h

5.蒸汽消耗（MVR）：≈0.05-0.1t蒸汽/t水（幾乎為零）

6.電耗：≤35kWh/t水（MVR壓縮機）

7.出料方式：高溫濃縮液→閃蒸結晶器→離心分離

二、硝酸鈉蒸發濃縮系統組成與流程說明

1.預處理系統

精密過濾（除雜）

pH調節（防止腐蝕）

預熱器（利用冷凝水余熱）

2.蒸發濃縮段

主設備：單級強制循環蒸發器（適合中高濃度硝酸鈉）

熱源：MVR蒸汽壓縮機（COP8-10，熱效率＞95%）

材質：316L不銹鋼（耐腐蝕）

控制：在線密度計+PLC聯鎖，密度達1.35-1.40g/cm3自動轉入結晶

3.結晶分離段

結晶器：OSLO真空閃蒸結晶器

操作壓力：-85～-92kPa

結晶溫度：45-55℃

晶體停留時間：≥90min

分離設備：離心機（連續出料）

母液回流：回流至蒸發器前端循環處理

三、硝酸鈉蒸發濃縮系統節能與環保優勢

1.MVR系統：相比傳統三效蒸發節能約50%-70%

2.冷凝水回用：水質達標（電導<10μS/cm，Cl?<4mg/L）

3.零排放設計：冷凝水與母液全部回用，無廢液外排

四、硝酸鈉蒸發濃縮系統參考案例與適用性

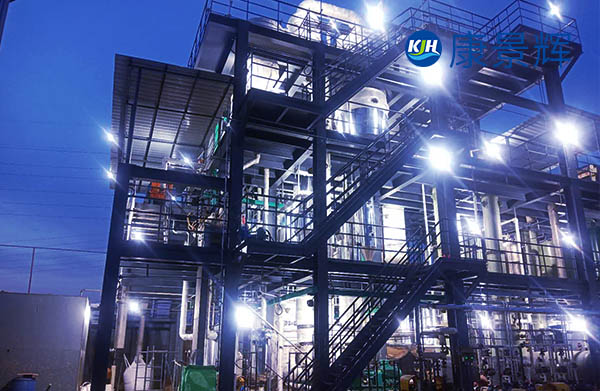

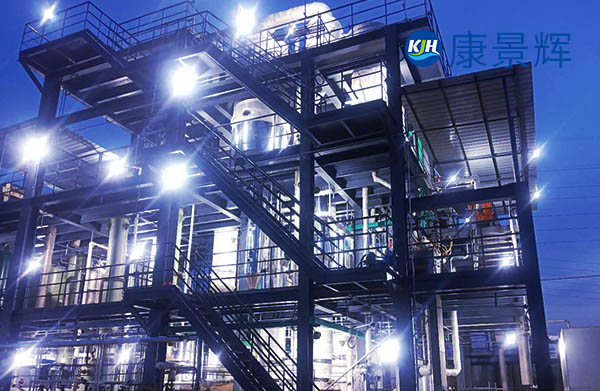

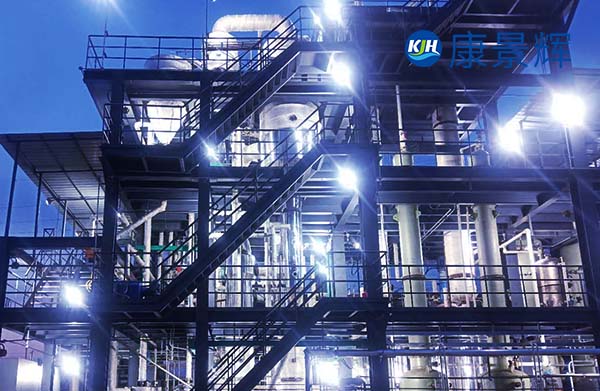

類似系統已成功用于5t/h硝酸鈉MVR蒸發結晶系統，9t/h系統可按比例放大設計。

適用于工業副產硝酸鈉廢水回收、高純度硝酸鈉制備等場景。

如您提供以下參數，可進一步優化方案：

進料硝酸鈉濃度。

現場蒸汽/電力資源情況。

是否已有預處理設施。

場地限制或已有設備情況。
