一、溴化鉀雙效蒸發結晶系統工藝定位

1.功能：把含KBr約15%（w/w）的原料液濃縮至55–58%，隨后閃蒸結晶，離心干燥后得≥99.5%工業級KBr晶體。

2.規模：進料2.5t/h，蒸發水量≈1.9t/h，晶體產量≈0.54t/h（干基）。

3.熱源：0.30MPa(G)飽和蒸汽，比耗≤0.45t汽/t水（雙效+熱壓泵TVR）。

二、溴化鉀雙效蒸發結晶系統推薦流程（順流雙效）

1.生蒸汽→Ⅰ效降膜蒸發器→Ⅱ效強制循環結晶器→DTB閃蒸結晶罐

2.冷凝水→預熱器→真空冷凝器→真空泵

3.順流進料，Ⅰ效95℃→Ⅱ效70℃，結晶罐55℃、真空85kPa(abs)。

4.結晶段采用DTB型閃蒸結晶器，晶體粒度0.4–0.8mm，母液回流比15%。

三、溴化鉀雙效蒸發結晶系統主要設備與材質

四、溴化鉀雙效蒸發結晶系統防結垢與自控

1.溴化鉀在高溫下對碳鋼腐蝕性強，所有接觸液相部分≥2205；密封采用PTFE/FFKM。

2.在線清洗：每班30min3%NaOH沖洗；周末2%HNO?酸洗。

3.DCS控制：密度計連鎖出料，母液電導率>230mS/cm自動切換離心機。

五、溴化鉀雙效蒸發結晶系統公用工程消耗（單條線）

六、溴化鉀雙效蒸發結晶系統布置與模塊化

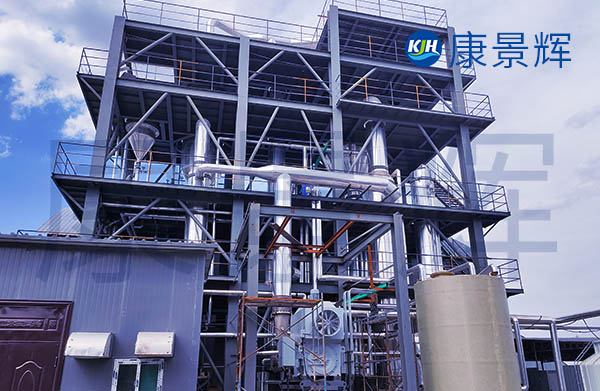

三層鋼框架：蒸發器頂層、泵閥二層、離心+包裝一層；占地6m×5m，高9m。

整體撬裝，現場吊裝2d內完成配管接線。

七、溴化鉀雙效蒸發結晶系統經濟性簡析

1.總投資（含安裝）：≈320萬元

2.年運行成本：≈85萬元（蒸汽≈55萬，電≈25萬，其余維護）

3.年產晶體4300t，按6000元/t計，年銷售收入2580萬元，投資回收期<4個月。
